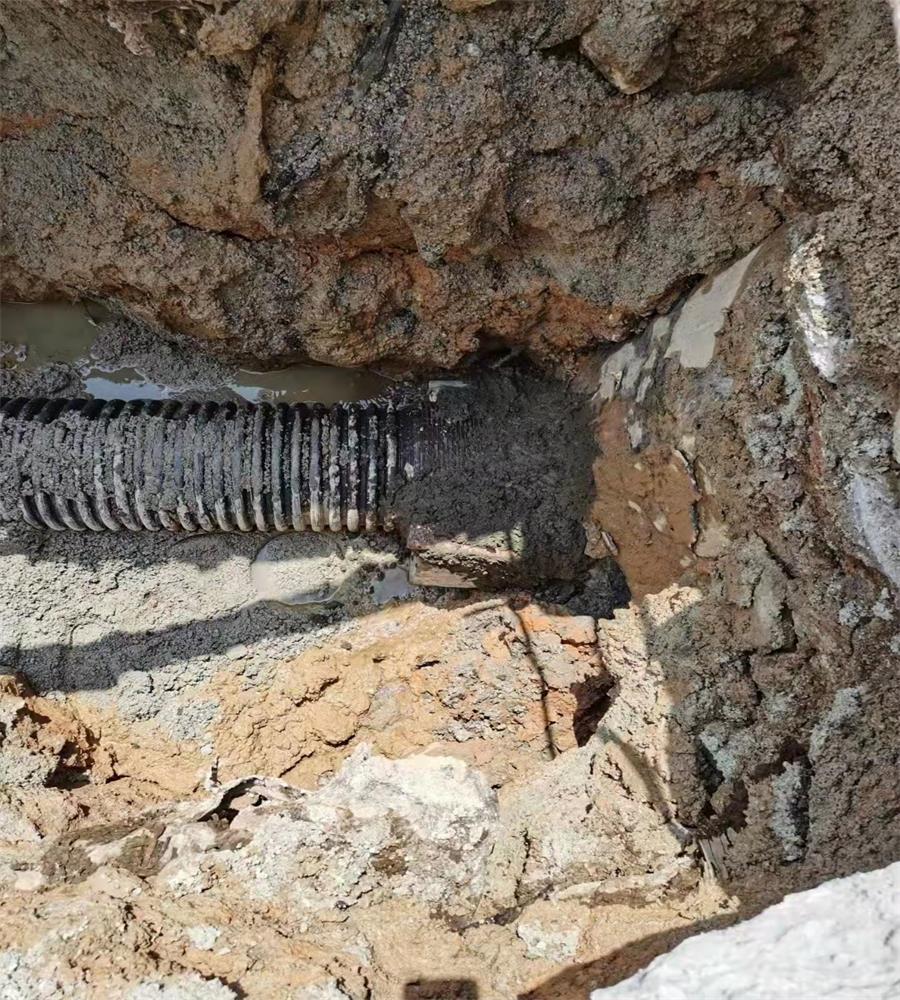

  排水管道开挖埋管修复施工

管道开挖安装修复
管道开挖修复

  (一)、测量放样: 

  根据建设单位交桩点及相应的交点坐标, 每隔20m测放管位中心轴线桩。同时根据甲方提供的水准点,沿道路走向的每隔闭合,经签证后启用。

  (二)、沟槽开挖

  根据本工程设计文件及调查的地质资料, 管基座落于淤泥质土层上。沟槽开挖深度一般在1〜2.5m采用大开挖自然放坡施工,沟槽上层1米采用1: 2放坡系数,下层采用1: 1放坡系数,设宽1.5米的一级操作平台。开挖作业以机械为主,人工为辅的方法。机械挖土至槽底0.3〜0.5m时停止挖掘,由人工修坡及清理槽底,并铺设垫层。

  (三)、管道基础: 

  (四)、管道铺设 

  1、钢带增强聚乙烯(P日螺旋波纹管安装: 先在管道承口位置将基础扒开,留一凹槽,使管道平实地座落于砂基础上。 然后接口,接口时橡胶圈的位置应放置在管道插口第二至第三根筋之间的槽内, 同时将承口的内壁清理干净,并在承口内壁及插口橡胶圈上涂上润滑剂, 然后将 承插口端的中心轴线对齐,进行安装。 钢带增强聚乙烯(PE螺旋波纹管安装时,在插入管的插口处一人用绳子吊 住,另一人在管端用撬棒抵住横挡板,用力将管道推入预定位置,然后复核轴线 与高程。正确无误后回填胸腔黄砂护管。 大管径钢带增强聚乙烯(PE螺旋波纹管采用25T汽吊配合吊运。在沟槽内 定出管道的中心轴线,用水准仪测量管内底标高,套节承插头上游,插头放在下 游,在排管时考虑相邻管节的互相影响,承插头部分略为抬高 2cm管节的偏差 通过吊车的起吊来调节。第一节管节定位后,在管内放入手拉葫芦、手拉葫芦二 侧固定钢丝绳、紧靠管节后放一根 25#工字钢作为横档,管节合拢采用手拉葫芦 牵拉的方法。在拖拉前,管节承插口和橡胶圈涂满润滑剂,依靠手拉葫芦使HDPE 管徐徐合拢。

   2、钢筋混凝土管安装: 平基砼强度大于5MPa以后,才能进行下管。下管采用人工或挖掘机,铺排 采用人工。排管时应根据高程样板定出管道中心位置, 每节管子用高程样板复核 一次管底高程,有偏差时应及时纠正。管道安装时自下而上施工,管道就位采用 机械和人工结合紧管,逐节就位安装。 承插管接口的施工:钢筋砼承插管采用柔性接口,“ O'型橡胶圈连接,橡 胶圈在管道铺设前先套好。承插管第一节铺设、定位完毕,在管中栓一道钢丝绳, 然后铺设第二节管道。起重机械吊起将要铺设的管道,将插口插入上一节管道承 口,用管枕(涂润滑油)作为临时支座,然后用钢丝绳将上一节管道中的钢丝绳与 本节管道的1/2承口处绑好,用手拉葫芦绷紧,使管道缓慢滑向前一节承口内。 确保橡胶圈入凹槽内,无扭曲现象。  

      管道开挖安装修复
开挖修复管道

   (五)、窨井砌筑

   1、施工准备:清抛冲洗基础表面,无积水污泥;替换窨井部位的支撑;砖 材浇水湿润;水泥砂浆根据水泥品种进行配合比搅拌。 

  2、施工要求:在砌筑的基础面上先铺底浆;砌砖必须做到墙面平直,边角 整平,宽度一致,井体不得走样;砌砖时应夹角对齐上下错缝内外搭接;砖缝中 砂浆饱满,不得通缝,缝宽10mm误差€± 2mm砌砖时应将挤出的砂浆刮平,并 将砖墙表面残余砂浆及时清理干净。 

  3、用1 : 2水泥砂浆抹面:洒水湿润墙体,抹面分两次进行,先刮糙打底后 用直尺刮平再用木搓搓平,表面粗有纹路,此粗糙厚度10mm在粗糙的水泥砂浆 初凝后及时粉刷第二道水泥砂浆, 并压实抹光。抹面工序应先外墙后内墙,在必 要时内墙宜一次打光完成。 

  4、窨井的盖板安装:安装时钢筋砼预制盖板必须清洁,在盖板底部先铺25mm 的1 : 2水泥砂浆,盖住窨井墙体每边必须》120mm盖板缝间用1 : 2水泥砂浆 嵌实并形成凸缝以防渗水,盖板四周用1 : 2水泥沙浆圬实形成45°三角接缝, 缝高5cm缝。 

  (六)、闭水试验  试验频率按规范要求执行。 闭水试验应在管道灌满水后24小时进行,闭水时间不得小于设计要求。闭 水水头高度为管内顶(窨井筒)水平面。如窨井高度低于闭水要求的2米水头时, 水头高度至窨井口为止。 闭水试验渗水量要小于现行《给排水管道施工及验收规范》中相应各直径管  5、预留井的处理:窨井上的预留管的管径、 方向和标高必须符合设计要求。 预留管应与墙体接平,在窨井与接管的连接处用 1 : 2水泥砂浆抹成45°三角接 当排水管道安装、接口及检查井都分段完成, 根据要求,分段进行闭水试验, 道的允许渗水量,方可视为合格。 

  (七)、沟槽复土: 

  管道隐蔽工程验收合格后进行沟槽复土。 沟槽覆土前,管基及接口应具有一 定保养期,以保证在复土过程管基及接口不受损坏。 

  覆土前槽底杂物必须清理干净。覆土时沟槽应保持干燥,不得积水,严禁带 水回填,不得回填淤泥,腐植土及生活垃圾等有机物质。 

  管道覆土时应在管道两侧同时回填,管顶 50CM以内应注意控制回填掺合土 粒径。覆土应按自下而上顺序逐层进行,边覆土边进行夯实保证回填压实度为轻 型标准95%所有预留管在覆土过程中作好现场标记。 
